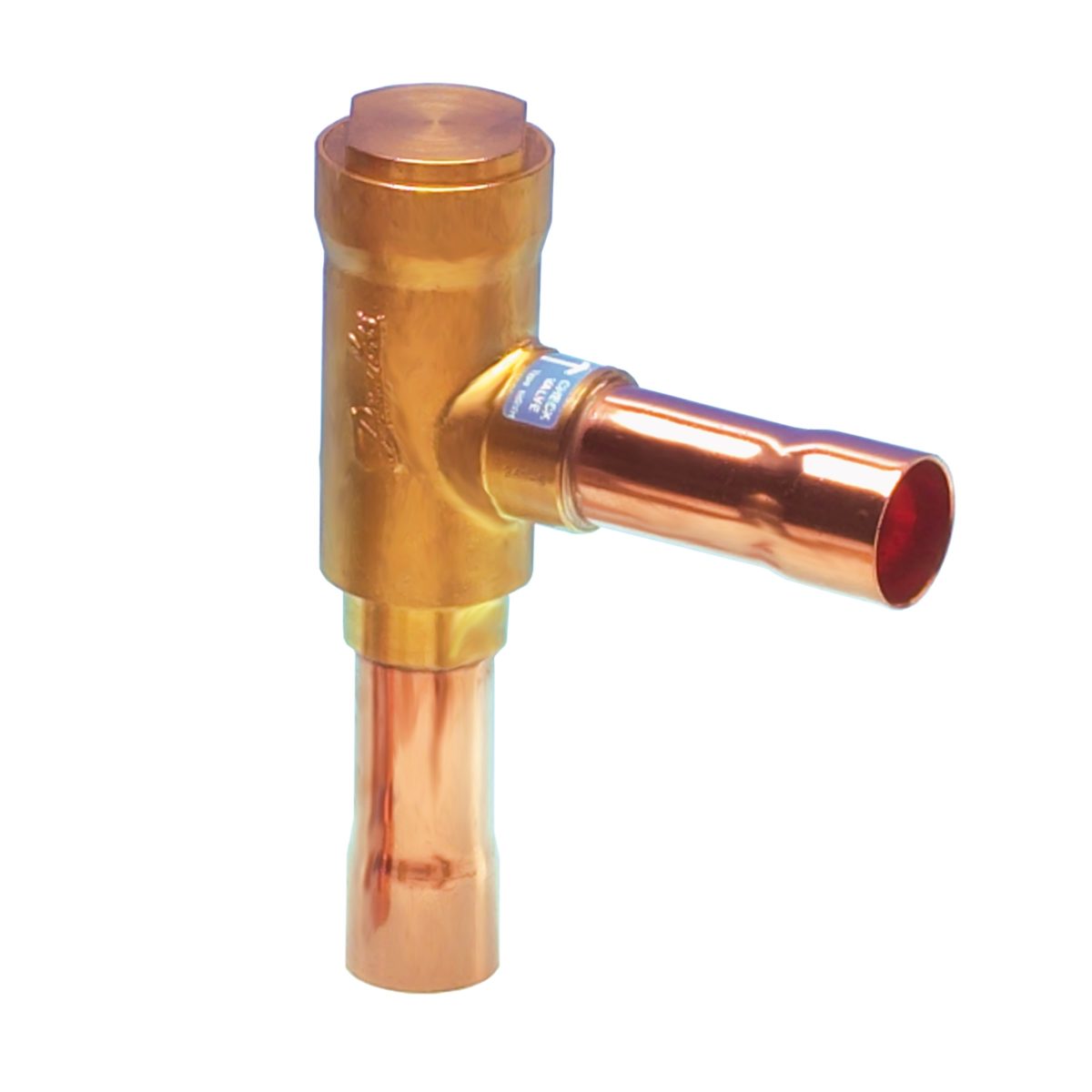

Las válvulas de retención tipos NRV y NRVH, pueden utilizarse en tuberías de líquido, de aspiración y de gas caliente en instalaciones de refrigeración y aire acondicionado con refrigerantes
fluorados.
También pueden suministrarse con conexiones de mayor tamaño para mayor flexibilidad en el uso de las válvulas de retención.
Características
• La válvula asegura un sólo sentido de circulación correcto.
• Hay versiones rectas y angulares.
• Impide la migración y condensación desde un evaporador caliente hasta un evaporador frío.
Pistón amortiguador incorporado que permite el montaje de las válvulas en las tuberías donde se pueden producir pulsaciones, por ejemplo en la línea de descarga del compresor.
Las válvulas NRVH se suministran con un muelle para p = 0.3 bar.
Se utilizan en instalaciones de refrigeración con compresores conectados en paralelo.
Posibilidad de conexiones sobredimensionadas para mayor lexibilidad de uso.
Datos técnicos
Presión de trabajo máxima PB = 28 bar
Presión de prueba máxima p’ = 36.4 bar
Temperatura del medio – 50° a 140°C
Dimensionado y selección Al dimensionar y seleccionar válvulas de retención para su montaje en la tubería de descarga del compresor, es importante tener en cuenta lo siguiente:
La diferencia de presión en la válvula tiene que ser siempre superior a la pérdida de carga mínima dada, para la cual la válvula debe estar totalmente abierta. Esto es válido también para las capacidades más bajas en el caso de compresores con regulación de la capacidad.
En instalaciones de refrigeración con compresores conectados en paralelo, es preferible utilizar válvulas NRVH que están equipadas con un muelle más fuerte que las NRV.
Con las válvulas de retención NRVH, pueden evitarse problemas de resonancia con carga parcial en la instalación de refrigeración. La diferencia de presión en la válvula NRVH a carga parcial no debe ser inferior a la pérdida de carga mínima para la válvula NRVH con la válvula totalmente abierta.
Caída de presión mín. [psi] 0.6 psi
Caída pres. mín [bar] 0.04 bar
Compatibilidad aceite refrigerante Aplicaciones sin aceite
R1234ze(E)
R134a
R513A
R515B
Compatibilidad con lubricantes Aplicaciones libres de aceite
Cond. cap. nominal de gas caliente [IMP]
tcond=86 °F
tdisc=176 °F
tevap=14 °F
thotgas=140 °F
tsub=9 °F
Cond. cap. nominal de gas caliente [SI]
tcond=30 °C
tdisc=80 °C
tevap=-10 °C
thotgas=60 °C
tsub=5K
Cond. cap. nominal, cap. líq. [IMP]
tcond=86 °F
tevap=14 °F
tsub=9 °F
Cond. cap. nominal, cap. líq. [SIP]
tcond=30 °C
tevap=-10 °C
tsub=5K
Dirección Paso en ángulo
Dirección del caudal Flujo único
Diseño Pistón
Homologación LISTADO POR C UL US
CE
EAC
Indicador de sentido de flujo Estampado, flecha en una dirección
Intervalo de temperatura [°C] [Max] 140 °C
Intervalo de temperatura [°C] [Min] -50 °C
Intervalo de temperatura [°F] [máx.] 285 °F
Intervalo de temperatura [°F] [mín.] -58 °F
Material de conexión Cobre
Material del cuerpo Latón
Nombre de la familia de productos NRV
Nombre de producto Válvula de retención
Nombre del archivo de homologación UL VÁLVULA DE REFRIGERANTE 53R0
Observaciones conexión Sobredimensionar
Presión de trabajo máx. [bar] 46 bar
Presión de trabajo máx. [psig] 667 psig
Refrigerante(s)
R134a
R22/R407C
R407A
R407F
R410A
R448A
R449A
R450A
R452A
R513A
R1234ze(E)
R404A/R507A
Refrigerantes homologados por UL
R134a
R22
R404A
R407A
R407C
R407F
R410A
R448A
R449A
R450A
R452A
R507A
R513A
Refrigerantes libres de aceite
R1234ze(E)
R134a
R513A
R515B
Tamaño entrada [in] 1 5/8 in
Tamaño salida [in] 1 5/8 in
Tipo NRV 35s
Tipo conex. entrada Soldar, ODF
Tipo conex. salida Soldar, ODF
Valor Cv [gal/min] 33.52 gal/min
Valor Kv [m³/h] 29 m³/h
